UN PROJET/UNE PARTICULARITE - L'agence Philippon-kalt Architectes a imaginé un Etablissement hospitalier pour les personnes âgées dépendantes 100% dédié aux malades d'Alzheimer (Ehpad) pour le moins original et qui réussit l'exploit de s'intégrer dans un environnement naturel et contraint. Explications avec Jean Kalt.

Les projets architecturaux et atypiques sont prolifiques dans la rue Blanche (9e arrondissement de Paris). Après le 32, c'est au tour du n° 49 de subir une réhabilitation lourde. Cette fois, point de bureaux, mais un établissement hospitalier pour les personnes âgées dépendantes (Ehpad) totalement dédié aux malades d'Alzheimer. Généralement, les Ehpad attribuent 10% de leurs lits à ces patients.



Il s'agit donc d'un bâtiment - autrefois Centre de réadaptation et de rééducation pour aveugles de guerre, puis centre hôtelier pour anciens combattants - qui a été préempté par la Ville de Paris et loué à la société Aximo, filiale de Paris Habitat. Pour lui conférer sa vocation actuelle, les architectes ont dû déjouer nombre de contraintes administratives, environnementales et techniques, puisque l'immeuble est notamment situé en cœur d'îlot. Point positif : il est attenant à un espace vert protégé, héritage des anciens jardins de Tivoli, haut-lieu de divertissement aux 18e et 19e siècles. "Notre choix s'est donc naturellement porté vers une solution qui fait écho à cet espace vert", nous confie Jean Kalt. Qui ajoute : "Ce fut une réhabilitation lourde car il a fallu augmenter considérablement - de 35% - la surface existante, tant dans son épaisseur que dans sa hauteur".



Une double peau fait office de miroir à la nature
L'autre grande contrainte consistait à libérer des accès pompier, obligatoires et réglementaires. Après maintes négociations, la solution trouvée a été de créer des passerelles, sur la façade ouest côté jardin, recouverte d'une double peau en Ductal. "L'idée finale était de conserver un rythme vertical à la façade. Mais aussi de trouver une matière minérale, pérenne et suffisamment fine qui joue sur la transparence et la lumière", explique Jean Kalt. Cette double peau permet également d'ouvrir de très larges baies dans les chambres tout en assurant une protection solaire. Composée de lames de béton fibrées élancées qui s'entrecroisent sur le parement vert en tôle de la première peau, la façade résonne ainsi avec le jardin, aménagé en un parcours simple mais travaillé destiné aux malades. Le Ductal, outre la légèreté qu'il confère, possède aussi des propriétés mécaniques de durabilité et de résistance aux intempéries.



Un Ehpad, mais pas un hôpital
L'établissement, qui compte 72 chambres, est conçu tel un immeuble d'habitation. Ici, point de connotation médicale. "C'était la volonté des gérants de l'Ehpad, tous des médecins spécialisés dans la maladie d'Alzheimer, que de ne pas faire un établissement qui rappelle l'hôpital. Leur constat : la maladie réussit à se stabiliser si le patient évolue dans un environnement qui lui est proche, tel son appartement. Aussi, avons-nous conçu cet établissement de cette façon. Chacun des étages ressemble à un appartement, avec son salon, sa cuisine, ses chambres…", conclut Jean Kalt.



Ici, pas d'accueil ni de réception. La circulation est libre, mais surveillée, afin de garantir le maximum de sécurité et d'autonomie aux patients. Le 49 rue Blanche est plus qu'un centre pour malades d'Alzheimer, c'est toute une philosophie.




Fiche technique



PROGRAMME
Restructuration et extension en site inscrit
71 lits pour personnes âgées atteintes de la maladie d'Alzheimer et logements sociaux
Certification Patrimoine Habitat et Environnement
SHON : 4 300 m²
Coût des travaux : 9 M€ HT
Livraison : MAI 2012



EQUIPE
Maître d'ouvrage : AXIMO
Maître d'ouvrage délégué : PARIS HABITAT
Maître d'œuvre : Philippon-Kalt Architectes
BET Fluides : SLH
BET Thermique : POUGET
BET Cuisine : SYSTAL
Paysagiste : C. PERE
Acousticien : IMPACT
Entreprise générale : SICRA

actionclactionfp

Vue générale depuis le jardin

Ephad Alzeimer
Ephad Alzeimer © Hervé Abbadie
Dans un environnement riche en patrimoine classé, le projet reçoit en coeur d'îlot une signature architecturale très originale grâce à sa double peau en béton fibré ultra haute performance (BFUHP) qui fait écho au jardin attenant, un Espace Vert Protégé.

Double peau en Ductal

Ephad Alzeimer
Ephad Alzeimer © Hervé Abbadie
Le choix d'une résille a permis de les intégrer complètement dans la volumétrie de l'extension en apportant une plus value : cette double peau permet d'ouvrir de très larges baies dans les chambres tout en assurant une protection solaire. Cette deuxième peau ajourée transforme ainsi les contraintes techniques liées au programme et au site en atout visuel et usuel majeur.



Pour conférer la plus grande légèreté à cette résille, le choix s'est porté sur un béton blanc fibré à ultra haute performance (BFUHP) : le
Ductal®. Celui-ci associe à une finesse de structure et d'aspect des caractéristiques mécaniques de durabilité et résistance aux intempéries.
Une réflexion a été menée avec le fabricant Lafarge et l'entreprise Fehr pour armer le Ductal® et le fixer afin de rendre autoportant ce matériau uniquement utilisé en parement jusqu'à présent.
C'est grâce à une conception étudiée spécifiquement pour ce projet, avec des bielles en inox pour absorber les efforts de déformation et de dilatation des pièces, qu'il devient autoportant sur 22 mètres de haut, une performance inédite jusqu'alors dans l'emploi de ce matériau. L'avis technique expérimental (ATEX) a été délivré par le CSTB en janvier 2011.

Coursives en façade ouest

Ephad Alzeimer
Ephad Alzeimer © Hervé Abbadie
L'obligation d'avoir un accès pompier à chaque chambre depuis l'extérieur a contraint à la création de coursives extérieures en façade ouest, côté jardin.

Façade Ouest - avant

Ephad Alzeimer
Ephad Alzeimer © Philippon-Kalt Architectes
Le bâtiment des années 30 avait été édifié sur les caves voûtées de deux hôtels particuliers contigus datant du 18ème siècle. Son architecture s'ancrait dans le style de son époque.

Façade Ouest - après

Ephad Alzeimer
Ephad Alzeimer © Hervé Abbadie
Des lames de béton fibrées élancées composent une résille qui se découpe sur le parement vert de la première peau avec un rythme aléatoire. Elles
estompent la trame fonctionnelle des ouvertures des chambres et leur assemblage compose un paravent articulé.
Réalisées en béton blanc, elles s'harmonisent au ton clair et à la texture minérale des façades en pierre de taille des immeubles mitoyens.

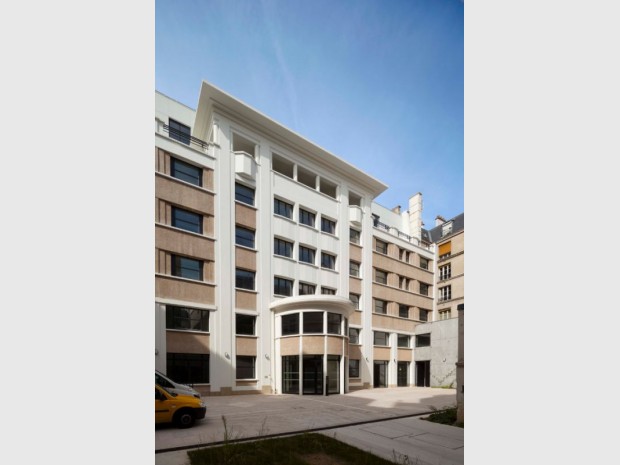

Façade Est

Ephad Alzeimer
Ephad Alzeimer © Hervé Abbadie
Côté Est, la surélévation s'inscrit en cohérence avec la façade existante rénovée et mise aux normes.

Extension de deux étages

Ephad Alzeimer
Ephad Alzeimer © Hervé Abbadie
La surface du bâtiment existant a dû être augmentée de plus de 35% pour permettre une gestion équilibrée de l'établissement.
Surélévation de deux étages et élargissement du bâtiment ont permis de gagner 1.000 m2 supplémentaire tout en s'insérant dans les prospects complexes de ce coeur d'îlot.

Touches de couleur, la nuit

Ephad Alzeimer
Ephad Alzeimer © Luc Boegly
La nuit, les baies des chambres éclairées apparaissent comme des lanternes colorées.

Hall d'entrée

Ephad Alzeimer
Ephad Alzeimer © Hervé Abbadie
Au rez-de-chaussée, les tons plus neutres des espaces intérieurs mettent en scène les tons changeants des feuillages avec les saisons. Largement ouvert sur le jardin, un lieu intergénérationnel d'échange et de loisirs partagés accueille les résidents et leurs familles.

Couleurs vives

Ephad Alzeimer
Ephad Alzeimer © Philippon-Kalt Architectes
Dans les étages, les couleurs sont vives et colorées pour stimuler la mémoire cognitive des résidents et éviter l'apathie.

Coupe

Ephad Alzeimer
Ephad Alzeimer © Philippon-Kalt Architectes
L'extension (en jaune) vient se greffer sur l'existant.

Plan masse

Ephad Alzeimer
Ephad Alzeimer © Philippon-Kalt Architectes
En rouge : la parcelle de l'EHPAD, enclavée, dans un contexte urbain riche en bâtiment classés et inscrits.
