Quelques chiffres Surface : 24.500 m²
Déclivité sur la coupe transversale : 5m sur une distance de 40m
Déclivité sur la coupe longitudinale : 3m sur une distance de 380m
Le mémorial.
Hauteur absolue : +174,00m NGF (hauteur des stèles de la nécropole).
L'ellipse.
Emprise au sol : 1.155 m²
Périmètre extérieur : 328 m
Grand axe : 129 m Petit axe : 75 m

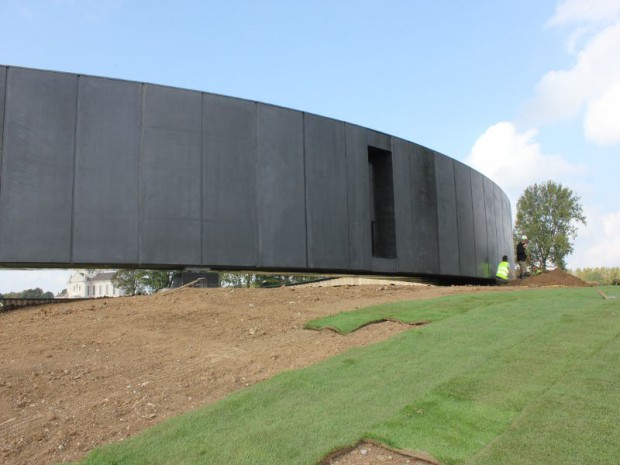

La structure.
Matériau de la structure : Béton fibré à ultra-haute Performance (BFUP)
125 voussoirs préfabriqués en BFUP, dont :
77 voussoirs en appui simple
48 voussoirs précontraints (partie en porte-à-faux)
Dimensions de chaque voussoir : 3,60 m de haut x 3,85 m de long x 2,60 m de large
Portée de la poutre précontrainte : 65 m hors appui, 117 m de précontrainte
Surface : 6.500 m²
Espèces végétales : coquelicots (combattants britanniques), bleuets (combattants français) et myosotis blancs (combattants allemands)
Les supports d'inscription.
Nombre de noms inscrits : environ 579.606
Une moyenne de 18 signes par nom : 10.500.000 signes
Un roman compte en moyenne 450 000 signes sur 200 pages. Le programme nous demande
donc de porter à une échelle monumentale l'équivalent de 25 livres de 200 pages.
Surface d'inscription des noms : 1.350 m²
Nombre de panneaux d'inscription : 500
Nombre de noms/panneau : environ 1.200
Dimensions des panneaux d'inscription : 3.00 m de haut x 0.90 m de large
Matériau des panneaux d'inscription : acier inoxydable
Technique d'inscription des noms : gravure laser
Caractère typographique spécifique conçu par Pierre di Sciullo : le Lorette.
