PROJET VERT. Toute de bois vétue et recouverte d'un chapeau en acier, la Halle Pajol notamment transformée en auberge de jeunesse accueille ses premiers locataires et touristes dans un bâtiment à énergie positive, coincée entre la voie ferrée et l'esplanade de la rue Riquet, dans le 18e arrondissement de Paris. Le projet conçu par l'architecte Françoise-Helène Jourda n'attend plus que l'ouverture de ses jardins publics. Visite.
On connaît le site pour sa plus grande toiture solaire. On le connaît désormais pour sa réhabilitation lourde et "verte" qui a donné lieu à la création dans un bâtiment en bois d'une auberge de jeunesse, d'une bibliothèque, d'une salle de spectacles et autre locaux d'activité. Conçu par Françoise-Hélène Jourda, spécialiste de l'architecture durable, ce bâtiment a réussi à conserver les vestiges d'un passé industriel et à afficher un esprit bien contemporain.
Découvrez les étapes de la transformation de ce bâtiment en pages suivantes.
La Halle Pajol, avant les travaux
C'est dans le quartier La Chapelle dans le 18ème arrondissement de Paris, que la Halle Pajol a été édifiée en 1926. Cette ancienne halle SNCF, devenue une friche industrielle avant d'être rachetée par la Ville de Paris en 2004, a fait l'objet en 2007 d'un concours de réhabilitation remporté par Jourda Architectes Paris (JAP) en 2008.
La Sncf utilisait ce bâtiment pour le déchargement de ses colis postaux. Il était équipé de quais et de plateformes diverses.
La Sncf utilisait ce bâtiment pour le déchargement de ses colis postaux. Il était équipé de quais et de plateformes diverses.
La Halle Pajol, avant les travaux
Autrefois, cet espace à la structure et la charpente métallique était couvert et fermé.
L'extérieur de la Halle Pajol, avant travaux
A l'avant, la zone où était situé l'ancien bâtiment était quelque peu délaissée.
La Halle durant les travaux
La charpente originelle a donc subi diverses interventions avant de retrouver une véritable expression : celle d'un vaste abri qui accueille les nouveaux bâtiments et le jardin couvert. Elle a fait l'objet d'une remise en état par décontamination des peintures au plomb, sablage, remise en peinture, puis d'un renforcement ou du remplacement des éléments corrodés, pour finalement retrouver son lustre d'antan.
Elle est aujourd'hui totalement indépendante des bâtiments qui se logent sous elle et répond à ses propres contraintes en matière de sécurité incendie.

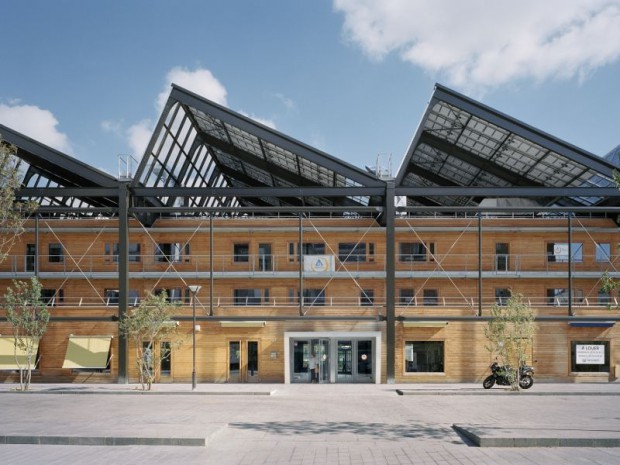

La façade de la Halle Pajol après travaux
L'agence JAP a choisi le parti de faire glisser les nouveaux bâtiments tout en bois sous la charpente métallique aujourd'hui revêtue de panneaux verriers et de panneaux photovoltaïques. Objectif : en préserver l'intégrité, l'indépendance et sa valeur historique et patrimoniale.
Sous la structure rénovée de la halle se développe un bâtiment dont les façades et les porteurs sont entièrement en bois et les dalles en béton.
Travaux de voirie devant la Halle Pajol
La réhabilitation de la Halle a aussi été l'occasion d'engager de lourds travaux de voirie, côté rue. Cela donne une esplanade agréable aujourd'hui, où la circulation à pied et en voiture est aisée.
Balcon sur l'arrière de la Halle Pajol
L'emploi du bois en structure verticale a fait l'objet d'innovations technologiques, puisqu'ici c'est le bois qui porte le béton et non l'inverse, grâce à une disposition spécifique en tête de poteau qui assure le lien et les descentes de charge entre plancher et poteau.
Façade arrière de la Halle Pajol
Françoise-Hélène Jourda, chantre de l'architecture durable, a ainsi massivement utilisé le bois, notamment pour sa faible empreinte écologique, mais aussi parce qu'il confère au lieu un fort potentiel en termes de flexibilité, de réaménagement, de convertibilité.
Les éléments en bois ont été préfabriqués en atelier puis montés sur place et bardés ensuite. De multiples essences de bois ont été choisies tant pour la toiture, la charpente, les menuiseries, l'ossature, les escaliers, les portes... Elles proviennent toutes de forêts éco-gérées.
Les éléments en bois ont été préfabriqués en atelier puis montés sur place et bardés ensuite. De multiples essences de bois ont été choisies tant pour la toiture, la charpente, les menuiseries, l'ossature, les escaliers, les portes... Elles proviennent toutes de forêts éco-gérées.
Structure acier à l'arrière de la Halle Pajol
A l'arrière du bâtiment, la structure acier prend toute son ampleur.
Détail de la toiture acier
Ce sont 3.500 m2 de panneaux photovoltaïques qui sont situés sur la toiture métallique qui couvre le bâtiment.
"L'orientation du bâtiment nord-sud est un avantage pour implanter des capteurs en toiture", explique l'architecte. "La structure métallique existante a été débarrassée de ses tuiles et la charpente libérée pour accueillir la centrale photovoltaïque sur les pentes sud et des vitrages sur les pentes nord, apportant un maximum de luminosité au jardin semi-couvert en dessous".
"L'orientation du bâtiment nord-sud est un avantage pour implanter des capteurs en toiture", explique l'architecte. "La structure métallique existante a été débarrassée de ses tuiles et la charpente libérée pour accueillir la centrale photovoltaïque sur les pentes sud et des vitrages sur les pentes nord, apportant un maximum de luminosité au jardin semi-couvert en dessous".
Arrière de la Halle Pajol
Entre la Halle et les voies de chemin de fer, les jardins de Pajol s'étirent du nord au sud, dans toute la longueur du site.
Il y aura un jardin couvert sous la Halle, et un jardin ouvert plus au nord, qui se glissera sous le bâtiment de la bibliothèque monté sur pilotis.
Les bassins, que l'on voit ici en cours d'achèvement, recueilleront les eaux de pluie de la toiture photovoltaïque, qui serviront ensuite aux besoins en arrosage du jardin.
Terrasses végétales, jeux pour enfant participeront à créer du lien social au coeur de la Halle. Des jardins familiaux sont aussi prévus le long de la voie ferrée et mis à disposition des associations du quartier.
Il y aura un jardin couvert sous la Halle, et un jardin ouvert plus au nord, qui se glissera sous le bâtiment de la bibliothèque monté sur pilotis.
Les bassins, que l'on voit ici en cours d'achèvement, recueilleront les eaux de pluie de la toiture photovoltaïque, qui serviront ensuite aux besoins en arrosage du jardin.
Terrasses végétales, jeux pour enfant participeront à créer du lien social au coeur de la Halle. Des jardins familiaux sont aussi prévus le long de la voie ferrée et mis à disposition des associations du quartier.
Façade avant de la Halle
Panneau d'affichage de la production de la toiture solaire
En façade du bâtiment, un affichage digital indique la production de la toiture solaire, qui a une puissance totale de 465 kWc.
Plan masse
Fiche technique
Jourda Architectes Paris
architecte mandataire
Programme : Réhabilitation de la Halle Pajol : construction d'une auberge de jeunesse, d'une salle assemblée spectacle, d'une bibliothèque et de locaux d'activité et réalisation d'un jardin public
Maître d'ouvrage : Ville de Paris & Semaest
mandataires du groupement de commande (FUAJ + DEVE + DAC)
Calendrier : Concours 2007, études 2008-2010, livré mai 2013 -
Livraison jardin décembre 2013
Montant des travaux bâtiment : 26,742 M€ HT (valeur 2007)
Surface : 10 108 m2
Toiture solaire photovoltaïque : 3500 m2
Avec :
In Situ Paysagiste, INEX (BET fluides),
C&E Ingénierie (BET structure),
AEI (économie de la construction),
EOCITE Conseil Développement Durable,
ACORA Scénographe,
ABC Decibel Acousticien,
Les Eclairages Associés Eclairagiste,
Restauration Conseil,
