DIAPORAMA. L'Agence qualité construction vient de publier trente photos montrant autant de malfaçons sur l'année 2021. Sept de ces "réalisations" ont été récompensées pour leur caractère particulièrement remarquable.

Trente cas qui donnent une idée de ce qui peut se faire de plus problématique dans le secteur du bâtiment. Ce 22 juin 2021, l'Agence qualité construction (AQC) vient de publier les trente images de la 16ème édition du concours photo "Éviter les désordres dans le bâtiment, apprendre par l'image !".
"La communication passe de plus en plus par l'image, celle-ci interpelle, suscite la curiosité, facilite la compréhension du désordre et devient un véritable 'témoin'", peut-on lire dans un communiqué de presse diffusé par l'organisme.



Plus de 600 photos reçues



Pour cette édition, l'AQC a reçu en tout 621 photos, couvrant de très nombreux thèmes : enveloppe et ITE, équipements de ventilation, menuiseries, toiture-terrasse, ferraillage... Le jury, composé de professionnels du bâtiment, a récompensé trois lauréats pour la catégorie générale, et exceptionnellement quatre pour la catégorie étudiant, "pour encourager l'investissement et le
travail de ces derniers". Treize établissements inscrivent dans leur programme de formation l'étude du palmarès de l'AQC. L'Agence a également communiqué les images de 23 cas ayant obtenu une distinction, mais pas de prix, que vous trouverez également dans les pages suivantes.



Les contributeurs à ce concours sont principalement des experts en construction et des architectes, mais on trouve également des maçons, des agents immobiliers ou encore des contrôleurs techniques.





En photo de Une : le premier prix (Mauvaise interface CVC/Gros œuvre

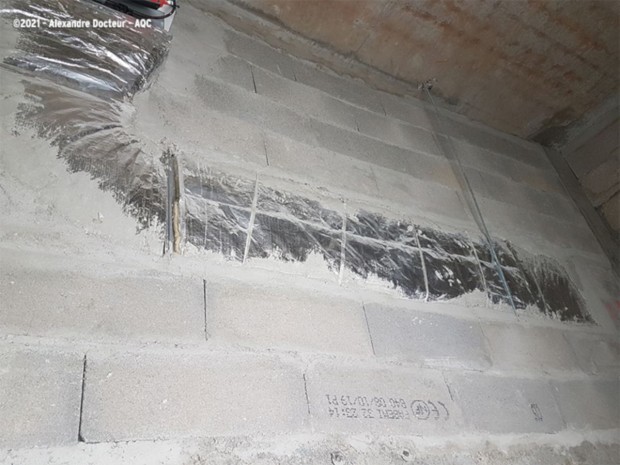

Problème d'interface entre les lots CVC et gros œuvre sur l'intégration d'une gaine de ventilation dans un mur coupe-feu, lors d'un chantier de réhabilitation d'un hôtel. L'usage du BIM aurait permis d'éviter cette situation.
Alexandre Docteur (chef de projet lean Construction - Bédarieux [Hérault])



Découvrez les pires malfaçons 2021 du bâtiment dans les pages suivantes.

actionclactionfp

2ème prix : soulèvement de chape

Concours photos des désordres dans le bâtiment de l'AQC, juin 2021.
Concours photos des désordres dans le bâtiment de l'AQC, juin 2021. © AQC
Soulèvement de la chape sous un sol sportif consécutif à des venues d'humidité par les joints de construction du dallage.



2e prix "Catégorie générale" du Concours Photo AQC 2021, photo prise par Fabien Villette.

3ème prix : Ferraillage d'un appui de baie

Concours photos des désordres dans le bâtiment de l'AQC, juin 2021.
Concours photos des désordres dans le bâtiment de l'AQC, juin 2021. © AQC
Technique originale de ferraillage d'un appui de baie par chevilles et vis reliées par fil de fer.



Prix Jury "Catégorie générale" du Concours Photo AQC 2021, photo prise par Colin Commandeur.

1er prix étudiants : Ponts thermiques sur un toit

Concours photos des désordres dans le bâtiment de l'AQC, juin 2021.
Concours photos des désordres dans le bâtiment de l'AQC, juin 2021. © AQC
Une méthode simple pour identifier les ponts thermiques en toiture : attendre un jour de grand froid. Déficit d'isolation à la jonction du toit avec le plafond de l'étage.



1er prix "Catégorie Étudiant" du Concours Photo AQC 2021, photo prise par Morgane Toisoul (ENTPE Lyon)

2ème prix étudiants : Barre de contreventement supprimée

Concours photos des désordres dans le bâtiment de l'AQC, juin 2021.
Concours photos des désordres dans le bâtiment de l'AQC, juin 2021. © AQC
Lorsqu'une barre de contreventement gêne pour le passage de gaines, on la retire !



2e prix "Catégorie Étudiant" du Concours Photo AQC 2021, photo prise par Cassandre Gely (CESI Aix-en-Provence)

Prix spécial du jury étudiants : Mauvaise implantation d'un conduit de cheminée

Concours photos des désordres dans le bâtiment de l'AQC, juin 2021.
Concours photos des désordres dans le bâtiment de l'AQC, juin 2021. © AQC
Le conduit de cheminée est plié avec un coude et positionné au milieu d'un mur près d'une fenêtre.



Prix Jury "Catégorie Étudiant" du Concours Photo AQC 2021, photo prise par Manon Cazin (ENTPE Lyon)

Prix spécial du jury étudiants : Découpage d'une isolation par l'extérieur

Concours photos des désordres dans le bâtiment de l'AQC, juin 2021.
Concours photos des désordres dans le bâtiment de l'AQC, juin 2021. © AQC
L'isolation a été découpée autour du réseau de chauffage/rafraîchissement, créant des ponts thermiques.



Prix Jury "Catégorie Étudiant" du Concours Photo AQC 2021, photo prise par Jimy Nicolau (Polytech Nantes)

Une porte à la place d'une fenêtre !

Concours photos des désordres dans le bâtiment de l'AQC, juin 2021.
Concours photos des désordres dans le bâtiment de l'AQC, juin 2021. © AQC
Une porte qui donne sur le vide à la place d'une fenêtre.



Photo prise dans le cadre du Concours Photo AQC 2021, par Vincent Kuklinski

Protection inexistante d'un chantier

Concours photos des désordres dans le bâtiment de l'AQC, juin 2021.
Concours photos des désordres dans le bâtiment de l'AQC, juin 2021. © AQC
Après dépose des tuiles existantes sur un chantier de rénovation de toiture, l'entreprise a stoppé provisoirement ses travaux et installé un bâchage provisoire sur la charpente qui s'est envolé, occasionnant des dégâts des eaux successifs.



Photo prise dans le cadre du Concours Photo AQC 2021, par Jérôme Le Guen

Réseau EP obstrué

Concours photos des désordres dans le bâtiment de l'AQC, juin 2021.
Concours photos des désordres dans le bâtiment de l'AQC, juin 2021. © AQC
Un réseau EP obstrué par un bouchon de racine d'un arbre situé à 3 mètres.



Photo prise dans le cadre du Concours Photo AQC 2021, par Jean-Claude Boulet

Soudures poreuses sur une toiture zinc

Concours photos des désordres dans le bâtiment de l'AQC, juin 2021.
Concours photos des désordres dans le bâtiment de l'AQC, juin 2021. © AQC
Les soudures entre les plaques de zinc sont poreuses et laissent passer de l'eau lors de forte pluie.



Photo prise dans le cadre du Concours Photo AQC 2021, par Joséphine Rieg

Mauvais remplacement d'une fenêtre

Concours photos des désordres dans le bâtiment de l'AQC, juin 2021.
Concours photos des désordres dans le bâtiment de l'AQC, juin 2021. © AQC
Suite à une erreur de prise de cote pour le remplacement de fenêtre, mise en oeuvre de tasseaux de bois et remplissage des espaces vides par de la mousse polyuréthane.



Photo prise dans le cadre du Concours Photo AQC 2021, par Abdelkarim Zergoug

Mousse isolante pour boucher des fuites d'air

Concours photos des désordres dans le bâtiment de l'AQC, juin 2021.
Concours photos des désordres dans le bâtiment de l'AQC, juin 2021. © AQC
Pour boucher les fuites d'air, rien de mieux que de la mousse isolante !



Photo prise dans le cadre du Concours Photo AQC 2021, par Alex Bonnot

Pincement d'un conduit souple de ventilation

Concours photos des désordres dans le bâtiment de l'AQC, juin 2021.
Concours photos des désordres dans le bâtiment de l'AQC, juin 2021. © AQC
Mauvaise anticipation dans la position du raccordement entre l'organe de réglage et la bouche de soufflage, entraînant un pincement prononcé du conduit souple.



Photo prise dans le cadre du Concours Photo AQC 2021, par Vincent Dubos

Mauvaise étanchéité d'un mur en sous-sol

Concours photos des désordres dans le bâtiment de l'AQC, juin 2021.
Concours photos des désordres dans le bâtiment de l'AQC, juin 2021. © AQC
Défaut d'étanchéité du mur d'un sous-sol laissant apparaître le développement de micro-organisme.



Photo prise dans le cadre du Concours Photo AQC 2021, par Marie Bauer

Mauvaise exécution d'une bande solin

Concours photos des désordres dans le bâtiment de l'AQC, juin 2021.
Concours photos des désordres dans le bâtiment de l'AQC, juin 2021. © AQC
Bande de solin : la bavette en partie haute n'est pas engravée dans le mur, et la bavette n'est pas adaptée aux ondes de la plaque nervurée.



Photo prise dans le cadre du Concours Photo AQC 2021, par Pascal Goix

Mauvaise implantation de VMC

Concours photos des désordres dans le bâtiment de l'AQC, juin 2021.
Concours photos des désordres dans le bâtiment de l'AQC, juin 2021. © AQC
VMC fixée à l'extérieur, en façade nord, sans isolation thermique, exposée au gel et à la condensation interne. Important développement de moisissures dans le logement.



Photo prise dans le cadre du Concours Photo AQC 2021, par Sylvain Chauveau

Infiltration d'eau en façade

Concours photos des désordres dans le bâtiment de l'AQC, juin 2021.
Concours photos des désordres dans le bâtiment de l'AQC, juin 2021. © AQC
Infiltration d'eau en façade avec apparition de mousse et champignons.



Photo prise dans le cadre du Concours Photo AQC 2021, par Jean Helou

Mauvais calfeutrement d'une porte

Concours photos des désordres dans le bâtiment de l'AQC, juin 2021.
Concours photos des désordres dans le bâtiment de l'AQC, juin 2021. © AQC
Défaut de calfeutrement d'une porte laissant la laine de verre apparente.



Photo prise dans le cadre du Concours Photo AQC 2021, par Erwan Sorin

Fissures en façade

Concours photos des désordres dans le bâtiment de l'AQC, juin 2021.
Concours photos des désordres dans le bâtiment de l'AQC, juin 2021. © AQC
Nombreuses fissures sur l'ensemble de la façade.



Photo prise dans le cadre du Concours Photo AQC 2021, par Candice Bervin

Gaine de ventilation non fixée

Concours photos des désordres dans le bâtiment de l'AQC, juin 2021.
Concours photos des désordres dans le bâtiment de l'AQC, juin 2021. © AQC
Chute d'une gaine de ventilation sur un transformateur. En l'absence de fixation mécanique, rupture par cisaillement de la tige filetée provoquée par les vibrations du groupe de ventilation.



Photo prise dans le cadre du Concours Photo AQC 2021, par Édouard Chasserez

Descellement de la fixation d'un garde-corps

Concours photos des désordres dans le bâtiment de l'AQC, juin 2021.
Concours photos des désordres dans le bâtiment de l'AQC, juin 2021. © AQC
Descellement de la fixation du garde-corps du balcon.



Photo prise dans le cadre du Concours Photo AQC 2021, par Hugo Fournel

Enduit de façade mal réalisé

Concours photos des désordres dans le bâtiment de l'AQC, juin 2021.
Concours photos des désordres dans le bâtiment de l'AQC, juin 2021. © AQC
Enduit mal réalisé.



Photo prise dans le cadre du Concours Photo AQC 2021, par Max Rousselle

Entrée d'air non conforme

Concours photos des désordres dans le bâtiment de l'AQC, juin 2021.
Concours photos des désordres dans le bâtiment de l'AQC, juin 2021. © AQC
Entrée d'air non conforme : la mortaise est composée de 16 trous de 8 mm soit une section totale de 754 mm², pour 4 290 mm² réglementaire.



Photo prise dans le cadre du Concours Photo AQC 2021, par Yves Bouxirot

Dégradation d'un isolant sous bardage

Concours photos des désordres dans le bâtiment de l'AQC, juin 2021.
Concours photos des désordres dans le bâtiment de l'AQC, juin 2021. © AQC

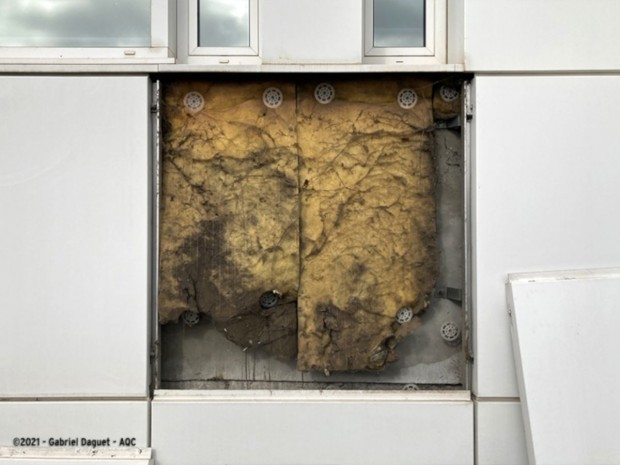

Les isolants sous bardage se dégradent à l'abri des regards avec des conséquences directes sur le confort thermique, les coûts de chauffage et l'impact environnemental.



Photo prise dans le cadre du Concours Photo AQC 2021, par Gabriel Daguet

Dégradation des pannes bois en toit-terrasse

Concours photos des désordres dans le bâtiment de l'AQC, juin 2021.
Concours photos des désordres dans le bâtiment de l'AQC, juin 2021. © AQC
Dégradations des pannes bois et OSB supportant l'étanchéité de la terrasse inaccessible en raison de la migration de vapeur d'eau dans le complexe de plancher haut R+1.



Photo prise dans le cadre du Concours Photo AQC 2021, par Franck Ingremeau

Défauts de mise en oeuvre d'une ITE

Concours photos des désordres dans le bâtiment de l'AQC, juin 2021.
Concours photos des désordres dans le bâtiment de l'AQC, juin 2021. © AQC
Positionnement anarchique du chevillage sur ITE, rebouchage et jointoiement des vides entre plaques avec le mortier de collage et mauvaise maîtrise de l'enfoncement des chevilles. Apparition de spectres.



Photo prise dans le cadre du Concours Photo AQC 2021, par David Delzor

Dégât des eaux en plafond

Concours photos des désordres dans le bâtiment de l'AQC, juin 2021.
Concours photos des désordres dans le bâtiment de l'AQC, juin 2021. © AQC
Dégât des eaux avec l'appartement de l'étage supérieur.



Photo prise dans le cadre du Concours Photo AQC 2021, par Alex Lam

Multiples erreurs de pose d'une menuiserie PVC

Concours photos des désordres dans le bâtiment de l'AQC, juin 2021.
Concours photos des désordres dans le bâtiment de l'AQC, juin 2021. © AQC
Pose de menuiserie PVC à même la dalle en béton, sans rejingot, sans pente et sans étanchéité, entraînant des infiltrations.



Photo prise dans le cadre du Concours Photo AQC 2021, par Julien Teyssie

Absence de joint de fractionnement sur l'acrotère

Concours photos des désordres dans le bâtiment de l'AQC, juin 2021.
Concours photos des désordres dans le bâtiment de l'AQC, juin 2021. © AQC
Faute de joint de fractionnement sur l'acrotère, ce dernier se recrée naturellement.



Photo prise dans le cadre du Concours Photo AQC 2021, par Mélanie Piette
