Ecofit et son nouveau moto-turbine à réaction/ Le Revolution'Air d'Energy Exchange/ Un nouveau plafond rayonnant thermodynamique chez Hora/ Swegon et Paragon
Ecofit et son nouveau moto-turbine à réaction

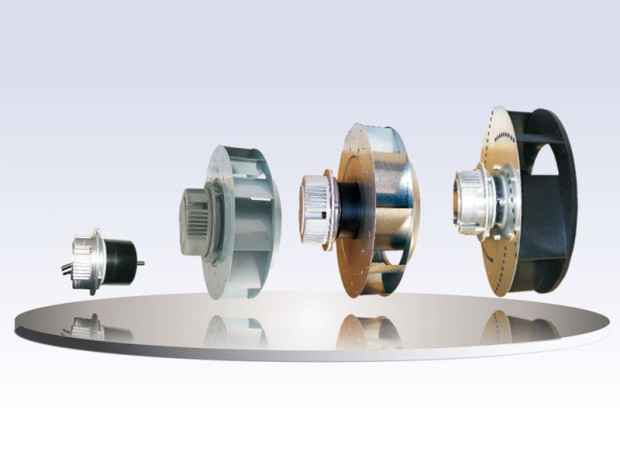

Ecofit
Ecofit étend sa gamme de moto-turbines à réaction à moteur EC et développe un nouveau modèle en 250 Watts afin d'équiper ses ventilateurs EC. Doté d'un moteur à rotor extérieur de diamètre 92mm associé à une turbine de 250mm de diamètre, ce ventilateur offre un rendement élevé grâce au moteur EC. Cette moto-turbine est particulièrement bien adaptée à un refoulement libre, mais peut aussi bien être utilisée en caisson rond ou rectangulaire ou en volute. Le débit d'air maximum de la gamme est de 2415 m³/h et la pression statique maximum de 900 Pa. Le moteur EC est conçu pour être alimenté sur la gamme de tension 200 - 277V, en 50 et 60Hz. Le pilotage du moteur se fait à travers une entrée 0-10V ou PWM. Ce moteur est muni d'une sortie 10VDC (10mA maximum), d'une sortie tachymétrique et d'une sortie alarme. En option, il peut recevoir une entrée/sortie RS458. Il est monté sur roulements à billes et équilibré en classe G2.5. Son bobinage est de classe F. Sa plage de température s'étend de -20°C à +60°C. Son degré de protection est IP44.
Le Revolution'Air d'Energy Exchange

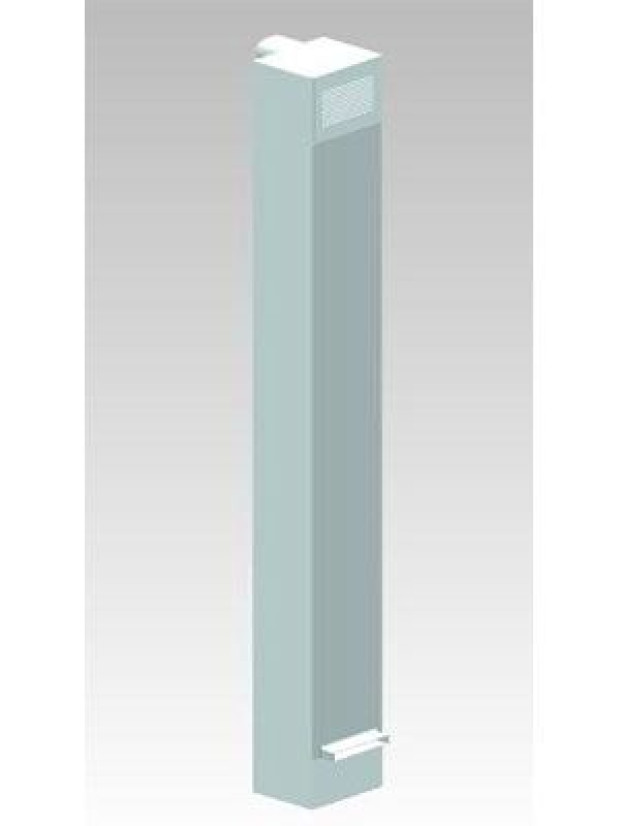

Energy
Pour améliorer les rendements énergétiques des systèmes de VMC double flux, Energy Exchange a développé l'échangeur thermique Revolution'Air, doté d'échangeurs à plaques de très faibles épaisseurs (35 à 50 μm), lui permettant d'augmenter la conduction thermique, de ne pas mélanger les airs neuf et vicié, et d'avoir un dégivrage rapide.
La zone d'échange thermique utilise le matériau cuivre qui en plus d'être un excellent conducteur thermique, est un puissant bactériostatique qui empêche le développement des bactéries. Des tests effectués par le laboratoire Médiéco ont démontrés son action fongistatique prolongée (blocage de la croissance des champignons) sur toutes les espèces pathogènes testées, et son action fongicide (destruction des champignons) sur les espèces de moisissures les plus phytopathogènes pour l'homme. Son architecture en réseau d'entretoises rigides lui confère une très haute résistance aux pressions différentielles. Sa circulation à contre courant absolue de 180° et sa géométrie interne à turbulence lui permettent d'obtenir une très grande efficacité d'échange et un très haut rendement thermique. L'échangeur thermique Revolution'Air présente un rendement réel moyen annuel de 85% en air sec (et plus si enthalpie).
Un nouveau plafond rayonnant thermodynamique chez Hora
Hora
Hora présente Double'R qui est un plafond rayonnant thermodynamique qui répond parfaitement aux besoins de chauffage, de ventilation et de rafraîchissement des bâtiments résidentiels et tertiaires de petite taille. Ce système Double'R est composé d'une centrale thermodynamique, d'un réseau double flux et d'un plafond rayonnant.
La centrale thermodynamique Double'R récupère l'énergie contenue dans l'air extrait (chaud et humide) pour traiter l'air neuf (le préchauffer en hiver ou le rafraîchir en été). Elle assure les fonctions de chauffage, de ventilation (double flux) et aussi de rafraîchissement (en option). Elle permet un filtrage haute qualité de l'air. Le réseau qui est isolé, se compose de gaines d'insufflation de l'air neuf vers les pièces principales (séjour, bureaux, chambres…) et de gaines d'extraction de l'air vicié depuis les pièces techniques (cuisine, salle de bains…).
Le plafond rayonnant sert d'immense échangeur thermique. Il délimite un plénum (volume situé au dessus de chaque pièce) dans lequel est insufflé l'air neuf traité par la centrale, trop chaud (en hiver) ou trop froid (en intersaison et en été) pour être directement introduit dans les pièces. L'air neuf circule à faible vitesse et sans bruit dans ce volume avant d'être introduit dans la pièce. Durant son parcours, l'air neuf échange ses calories avec la pièce, au travers du plafond rayonnant. Le plénum sert ainsi de « zone tampon » qui prépare l'air neuf avant son entrée dans la pièce, afin qu'il arrive à la « bonne température » (procédé breveté). Ce système est destiné au résidentiel ou au tertiaire, en neuf ou en réhabilitation. Il est d'autant plus pertinent dans les locaux très bien isolés comme les Bâtiments Basse Consommation (BBC). En effet, l'isolation des BBC est telle que ces locaux sont très peu déperditifs et étanches à l'air. Cette centrale Double'R existe en 200, 250 et 300m3/h.
Swegon et Paragon

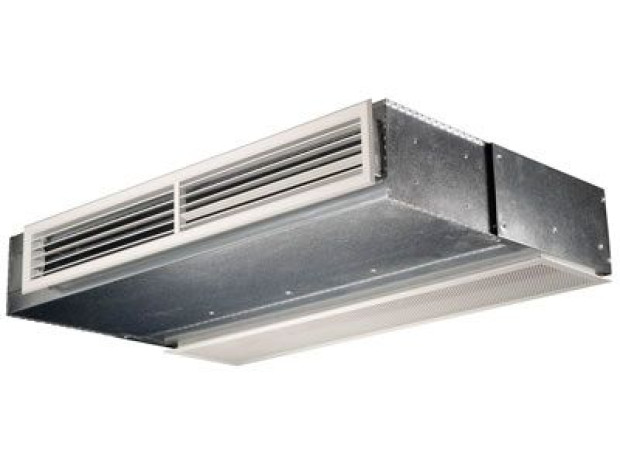

Swegon
Swegon propose Paragon, un module de confort qui s'installe en faux plafond. Il fonctionne sur le même principe que la poutre climatique : l'air primaire est délivré par une centrale de traitement d'air et entraîne l'air ambiant par le principe de l'induction. Il permet d'assurer les fonctions de rafraîchissement, de chauffage et de ventilation nécessaires au confort des occupants, le tout sans moteur, sans filtre ni condensats.
L'air neuf et l'air ambiant sont mélangés puis refroidis ou réchauffés, selon la saison, au travers de la batterie. L'air est ensuite diffusé dans la pièce le long du plafond par effet Coanda, sa vitesse de diffusion ne dépasse pas 0,2 m/s dans la zone d'occupation et permet d'éviter tout effet de courant d'air. N'étant équipé d'aucun moteur, ce module est très silencieux (< 25 dB(A)). En option, ces modules peuvent être équipés de Conductor, système optimal de régulation individuelle de la température et du débit d'air dans chaque pièce. Fonctionnant sur le même principe qu'une poutre froide, le module Paragon est raccordé à une centrale de traitement d'air et permet d'assurer les trois fonctions de rafraîchissement, de chauffage et de ventilation nécessaires au confort des occupants. Grâce au principe d'induction, le Paragon est capable d'assurer une parfaite homogénéisation des températures dans le local à partir d'un faible débit d'air neuf. Ceci sans moteur, sans filtre et sans condensation. Le Paragon n'est équipé d'aucun moteur et ne consomme donc aucune énergie. A ce titre, il répond parfaitement aux exigences de la RT 2012.
